Germanium

Germanium

Germanium Linsen, Fenster und Filter für IR Systemen

Germanium Linsen und Fenster

Germanium-Linsen und Fenster werden für die Herstellung von langlebigen IR-Systemen verwendet, da sie optimal für die Fokussierung von IR-Strahlung im Bereich von 2-12 µm geeignet sind. Um die bestmögliche Transmission zu erreichen, sind unsere Linsen mit einer PVD-Beschichtung versehen. Aufgrund ihrer bemerkenswerten Eigenschaften werden unsere Germaniumlinsen häufig in Kameraobjektiven für die Infrarot-Wärmemessung eingesetzt.

Germanium-Optik für IR-Systeme und IR-Instrumente

Wir produzieren hauptsächlich optische Komponenten für die Laserindustrie, aber auch Germaniumoptiken und andere Speziallinsen, Fenster und Gläser für bildgebende Verfahren in der Medizin oder für die optische Messung von Entfernung, Geschwindigkeit und Oberflächentemperaturen (LiDAR, Thermometrie und Pyrometrie).

  • LiDAR-Systeme zur optischen Entfernungs- und Geschwindigkeitsmessung sowie zur Fernmessung atmosphärischer Parameter.
  • Pyrometrie zur berührungslosen Temperaturmessung im Bereich zwischen -50 und +3000 Grad Celsius.
  • Human-Thermografie in der medizinischen Diagnostik zur Erstellung von Wärmebildern von Patienten.
  • (Bau- und Industrie-)Thermografie zur Darstellung der Oberflächentemperatur von Objekten.
  • PV-Thermografie für die Fernwartung von Solarmodulen und Photovoltaikanlagen.
Germanium-Optik (für Infrarot-Systeme)

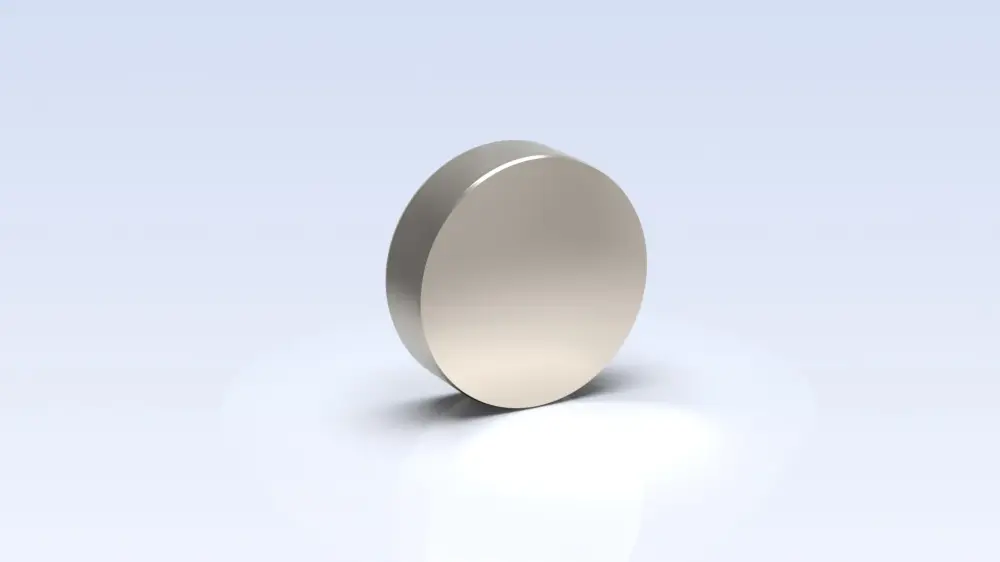

Germanium Fenster

Germanium Fenster

Aufgrund seines hohen Brechungsindex (etwa 4) und seiner beachtlichen Knoop-Härte (780) eignet sich Germanium für die Herstellung vieler optischer Komponenten und ist ideal für den Einsatz in IR-Systemen. Deshalb stellen wir neben Fenstern für Wärmebild- und IR-Systeme auch Linsen aus Germanium her.

Wir fertigen unsere Germaniumfenster und -linsen individuell nach Ihren Vorgaben in jeder Größe und Konfiguration. Die Antireflexionsbeschichtung kann je nach Anwendungsfall aufgebracht werden.
Nennen Sie uns einfach Ihre Anforderungen und wir senden Ihnen ein unverbindliches Angebot für Ihre maßgeschneiderten Germaniumfenster und -linsen.

Qualitätsmerkmale von Germanium

Germanium-Linsen werden meist in der Raumfahrt und Abwehrsysteme sowie der Medizintechnik und allgemeiner Infrarotmesstechnik eingesetzt. Optiken aus Germanium können sehr gut als Linsen oder Fenster eingesetzt werden. Mit einer zusätzlich, perfekt abgestimmten Multilayer-Beschichtung fungieren diese außerdem auch als Pass- oder Bandfilter

Thermodynamische Einschränkungen

Die optischen Eigenschaften des Germaniums werden deutlich von der Temperatur beeinflusst. Da die Transmission mit steigender Temperatur sinkt, können Germaniumoptiken lediglich bei einer Temperatur von unter 100 °C eingesetzt werden.

Vielseitig einsetzbar durch hohe Robustheit

Germanium wird immer dann eingesetzt, wenn eine robuste Optik verwendet werden muss. Es ist ausgesprochen hart (Knoop Härte von ~ 780) und verfügt über eine Dichte von 5,33 g/cm³. Obendrein reagiert Germanium nicht mit Luft, Wasser, Basen und vielen Säuren, was dieses Material vielseitig einsetzbar macht.

Germanium Hintergrund-Illustration

Varianten

Substrate:

Germanium

Form:

Plan
Sphärisch
Zylindrisch

Anwendungsbereiche:

High-Power-CO2-Laser
Wellenlängen von 2 - 14 µm

Beschichtung:

Antireflexbeschichtung
Bandpass
High-Power-CO2-Beschichtung

Physikalische und Materialeigenschaften

Dichte:

5,32

Elastizitätsmodul:

103,0

Knopp Härte:

780

Poissonzahl:

0,28

Wärmekapazität:

310

Wärmeleitfähigkeit:

58,60

Transmissionsbereich:

2 - 17

Weitere optische Komponenten

Silizium-Optiken / Spiegel und Linsen
Silizium
OFHC und OFE-Kupferspiegel
OFHC-Kupfer
Aluminium  für Leichtgewicht-Optiken
Aluminium
